La Xarxa de Transport i Viari Unificat de les Illes Balears (RT-VUIB)
La Xarxa de Transport i Viari unificat de les Illes Balears (RT-VUIB) és un conjunt de dades geoespacial que integra la informació referent a les diferents xarxes de transport de les Illes Balears en un únic model: xarxa vial (urbana, carreteres i camins), xarxa ferroviària, xarxa marítima i xarxa aèria. A més, aporta tots els components que defineixen l'adreça postal incloent la localització geogràfica.
Objectiu del projecte
Els objectius principals del projecte són, per una banda, localitzar, integrar, unificar i vincular les infraestructures dels diferents modes de transport de les Illes Balears i, per altra banda, georeferenciar les adreces postals i fer les funcions de guia de carrers.
Metodologia
Les principals fonts de dades del projecte són el producte "Red e Infraestructures de y Transporte” de l'Institut Geogràfic Nacional (IGN), que permet generar les bases de dades d'informació geogràfica de referència (IGR) referents a transport conformes als annexos I i II de la Directiva 2007/2/CE INSPIRE i a l’annex I de la Llei 14/2010, del 5 de juliol (LISIGE) i el producte Cartociudad.
També s’incorporen dades aportades per diferents administracions autonòmiques i locals, a més de l’Institut nacional d’Estadística (INE).
Estructura de les de dades
Es tracta d’un conjunt de dades composat per quatre modes de transport interconnectats que recull les infraestructures de transport de tots el titulars:
- Xarxa viària: Composta per tres subconjunts voluminosos de dades, és el mode de transport més complex de produir i actualitzar:
- Xarxa de carreteres: Comprèn la xarxa completa de les carreteres de Balears, definides geomètricament pels eixos troncals de les calçades i els seus enllaços, identificades amb la codificació oficial assignada pel titular de la infraestructura.
- Xarxa viària urbana: Conté la totalitat dels vials urbans connectats a la xarxa de carreteres, juntament a amb la codificació oficial dels carrers i la localització des portals.
- Xarxa de camins: Conjunt de camins presents a la BTIB i als catàlegs de camins.
- Xarxa ferroviària: Inclou la xarxa de ferrocarrils i el metro, de Serveis de Ferroviaris de Mallorca, i el Tren de Sóller, de titularitat privada.
- Xarxa marítima: Conté la definició geoespacial dels ports de les Illes Balears amb la seves característiques més rellevants.
- Xarxa aèria: Inclou les infraestructures d’aeròdroms i heliports i les seves característiques.
Cada xarxa té associada característiques del seu mode d'infraestructures de transport i està relacionat amb l'altra a través de las connexions corresponents de la intermodalitat dels transports.
Totes les xarxes de transport consten d'altimetria, és a dir, hi ha dades en tres dimensions (3D) i s'estructuren segons una sèrie d'elements comuns i d'altres d'específics per a cada modalitat.
Els principals elements que estructuren els modes de transport son:
- Tram o geometria de la xarxa de vies de transport: La representació espacial de la xarxa es defineix a través de la geometria lineal vinculada a les vies estructurals i és sobre aquesta xarxa per on es descriu la trajectòria dels itineraris. Aquests trams han d'estar perfectament connectats entre si, classificats i dotats de topologia de xarxa (mitjançant relacions de trams i nodes).
- Nomenclatura: El nom i la codificació dels trams procedeix de fonts de referència oficials. Tots el trams de la xarxa viària o ferroviària tenen almenys un nom relacionat.
- Portals i punts quilomètrics: Per permetre processos de localització sobre la xarxa de transports, les carreteres i les línies ferroviàries tenen vinculats elements puntuals que representen els punts quilomètrics de la mateixa manera que els portals s'associen a les vies urbanes.
- Infraestructures: S’inclouen els diferents tipus de superfícies annexes als diferents modes de transport preparades per a serveis particulars. Són diferents segons els modes de transport, en general, engloben estacions, parades, àrees de serveis, aparcaments, estacions, ports i aeròdroms, entre altres. Es representen mitjançant elements puntuals o àrees.
- Nodes: Són un conjunt d’elements que permeten relacionar cada mode de transport amb la seva xarxa de transport. Inclou interseccions, extrems de vies, canvis de valors en atributs, infraestructures, etc., representats mitjançant elements puntuals.
- Connexions intermodals: Les connexions entre diferents modes de transport es defineixen a través de la relació entre els nodes de cada modalitat que intervenen en aquesta connexió, representats per elements puntuals.

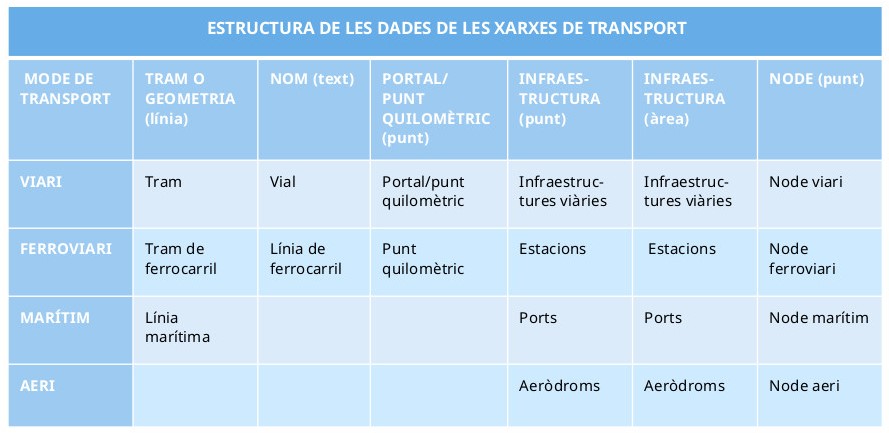

La següent taula mostra els elements que estructuren cada una de les xarxes de transport:
Les dades de RT-VUIB es troben en dues escales diferents segons l'àmbit:
- Urbà: 1: 1.000. Bàsicament inclou vials urbans (carrers i camins) i portals
- Interurbà: 1: 5.000. La zona interurbana conté vials interurbans (carreteres i camins) i punts quilomètrics.
La base dades es va actualitzant periòdicament a partir de les fonts procedents dels organismes col·laboradors utilitzant unes eines creades específicament.
Documentació:
Especificacions_RT_VUIB_2019_es.pdf
Productes derivats
La base de dades es crea seguint les especificacions del model de producció del RT-VUIB i després es transforma per obtenir diferents productes cartogràfics amb l’objectiu de satisfer els requeriments de diferents projectes i de diferents tipus d’usuaris finals. S’utilitzen transformadors que processen les dades aplicant tres models de dades diferents per obtenir els productes finals, com mostra la següent figura:
Metadades i distribució
Les metadades associades al RT-VUIB compleixen amb l’estàndard ISO 19115 i es poden consultar a través del catàleg de la Infraestructura de Dades Espacials de les Illes Balears (IDEIB). El RT-VUIB està disponible per a descàrrega en diferents formats:
- Shapefile
- KML
- GeoJSON
- DXF
- CSV
Per sol·licitar les dades en altres formats cal contactar amb l’ICGIB.
Més informació i contacte
Per a més informació sobre la Xarxa de Transport i Viari unificat de les Illes Balears (RT-VUIB) i per sol·licitar dades o suport tècnic, pots contactar amb l’ICGIB a través dels següents canals:
Telèfon: 971 177 870
Correu electrònic: distribucions@icgib.org
